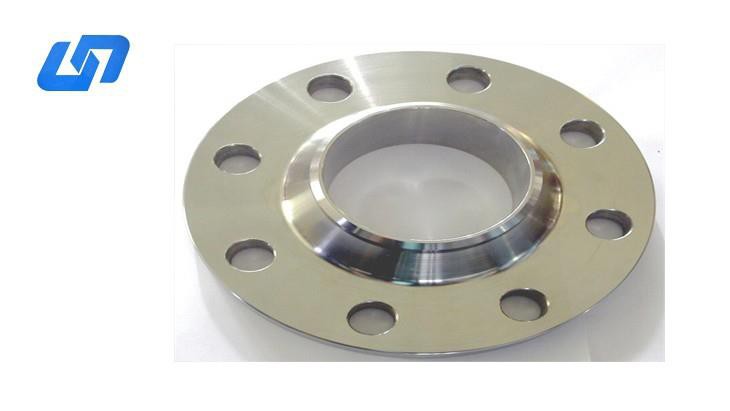

Titanio Soldadura Cuello Bridas Clase 150
Material Grado: Gr2 GR5 Gr7 Gr12
Estándar: ANSI B16.5,JIS B2220, DIN2627-2628
Tamaño: 1/2"~ 60"NB NPS 1/2 - NPS 24 (DN 10 - 2000)
Presión Clase: Clase 150#
Flange surface: RF
Introducción del producto
Titanio soldadura cuello bridas principalmente tienen mayor rigidez y carga capacidad de cuello bridas. Su propósito es transferir la presión de tubería , por lo tanto reducir la brida alta tensión concentración tope soldadura brida , también conocido como alto cuello cuello brida adecuado para alta presión y temperatura ocasiones. el principal producción procesos son integrales forjar, forjar, prensado, fundición, laminación % 2c and so on. The main equipment to make titanium WNRF bridge is a torno, drilling machine, CNC machine tools, and so on. And RF refers to its surface. Applications cover boiler pressure vessels, petroleum, chemical industry, shipbuilding, pharmaceutical, metallurgy, machinery, stamping elbow food, and other industries.
Especificación de Clase 150 titanio bridas
Material Grado: Gr2 GR5 Gr7 Gr12
Standard: ANSI B16.5, ASTM B16.5, ASME B16.47, JIS B2220, DIN2627-2628,
AWWA ASTM A182, AND ASME SA182
Size: 1/2"~ 60"NB NPS 1/2 - NPS 24 (DN 10 - 2000)
Presión Clase: Clase 150#
Flange surface: RF
Pipe Normal Diam. | O.D. | Grueso |
| Diam. of | Concentrador |
| Diam. of |
| Diam. of | Diam. of | Filete |
pulgada | O | C | Y | X | A | R | BD | BN | BH | .DB | r1 |
26" | 870 | 68.3 | 120.7 | 676.1 | 660.4 | 749.3 | 806.5 | 24 | 35.1 | 1 1/4 | 9.7 |
28" | 927.1 | 71.4 | 125.5 | 726.9 | 711.2 | 800.1 | 863.6 | 28 | 35.1 | 1 1/4 | 11.2 |
30" | 984.3 | 74.7 | 136.7 | 781.1 | 762 | 857.3 | 914.4 | 28 | 35.1 | 1 1/4 | 11.2 |
32" | 1060.5 | 81 | 144.5 | 831.9 | 812.8 | 914.4 | 977.9 | 28 | 41.1 | 1 1/2 | 11.2 |
34" | 1111.3 | 82.6 | 149.4 | 882.7 | 863.6 | 965.2 | 1028.7 | 32 | 41.1 | 1 1/2 | 12.7 |
36" | 1168.4 | 90.4 | 157.2 | 933.5 | 914.4 | 1022.4 | 1085.9 | 32 | 41.1 | 1 1/2 | 12.7 |
38" | 1238.3 | 87.4 | 157.2 | 990.6 | 965.2 | 1073.2 | 1149.4 | 32 | 41.1 | 1 1/2 | 12.7 |
40" | 1289.1 | 90.4 | 163.6 | 1041.4 | 1016 | 1124 | 1200.2 | 36 | 41.1 | 1 1/2 | 12.7 |
42" | 1346.2 | 96.8 | 171.5 | 1092.2 | 1066.8 | 1193.8 | 1257.3 | 36 | 41.1 | 1 1/2 | 12.7 |
44" | 1403.4 | 101.6 | 177.8 | 1143 | 1117.6 | 1244.6 | 1314.5 | 40 | 41.1 | 1 1/2 | 12.7 |
46" | 1454.2 | 103.1 | 185.7 | 1196.8 | 1168.4 | 1295.4 | 1365.3 | 40 | 41.1 | 1 1/2 | 12.7 |
48" | 1511.3 | 108 | 192 | 1247.6 | 1219.2 | 1358.9 | 1422.4 | 44 | 41.1 | 1 1/2 | 12.7 |
50" | 1568.5 | 111.3 | 203.2 | 1301.8 | 1270 | 1409.7 | 1479.6 | 44 | 47.8 | 1 3/4 | 12.7 |
52" | 1625.6 | 115.8 | 209.6 | 1352.6 | 1320.8 | 1460.5 | 1536.7 | 44 | 47.8 | 1 3/4 | 12.7 |
54" | 1682.8 | 120.7 | 215.9 | 1403.4 | 1371.6 | 1511.3 | 1593.9 | 44 | 47.8 | 1 3/4 | 12.7 |
56" | 1746.3 | 124 | 228.6 | 1457.5 | 1422.4 | 1574.8 | 1651 | 48 | 47.8 | 1 3/4 | 12.7 |
58" | 1803.4 | 128.5 | 235 | 1508.3 | 1473.2 | 1625.6 | 1708.2 | 48 | 47.8 | 1 3/4 | 12.7 |
60" | 1854.2 | 131.8 | 239.8 | 1559.1 | 1524 | 1676.4 | 1759 | 52 | 47.8 | 1 3/4 | 12.7 |
Funciones
Es ampliamente utilizado en varias industrias incluyendo petroquímica , petróleo y gas , energía generación, granel líquido transporte, productos químicos, productos farmacéuticos, pulpa y papel fabricación, textiles, y otros. Nuestro manufacturado en conformidad con internacional estándar. Y todo paquetes follow standard export packaging. Inside is filled in foam films to protect goods to en ensure that there no damage during transit. Todo titanio soldadura cuello bridas están marcadas con Grado , lote No, tamaño, grado, y nuestra marca registrada. On special requests, we can also, make custom marking on titanium WNRF brida. Para ejemplo, we marked Grade 2 DN80 titanium WNRF bridas 20221025 on Class 150 titanium brida.
Etiqueta: Titanio Soldadura Cuello Bridas; Titanio WNRF Flange; Clase150 titanio bridas
